卡簧自固式接头

0.00
0.00

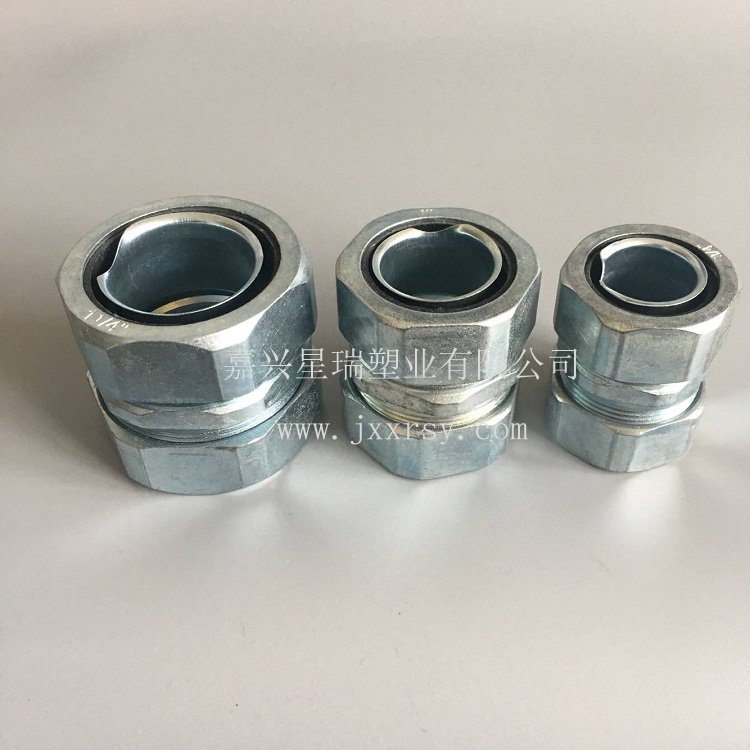

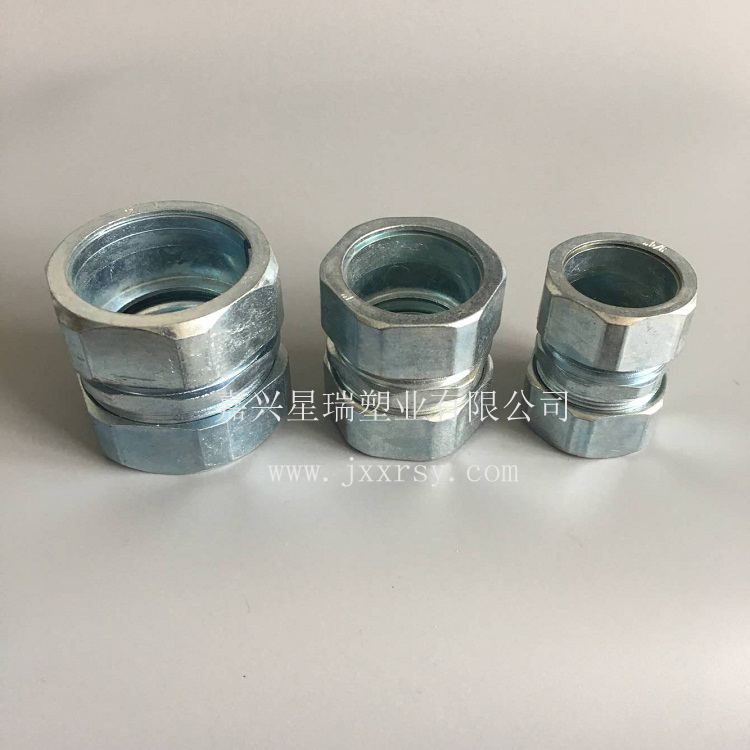

产品名称:卡簧自固式接头

   号:XR-DGJ

   质:锌合金,不锈钢

: 金属色(银白色)

: 40~100、短时可达+120.

防护等级: IP65

产品特性: 1、加厚型锌合金镀锌或镀铬、外型美观、结构紧密、强度高
             2、软管护套设计与软管相扣接紧之设计、装配省时便利,抗拉力强.
             3、可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂

         4、与钢管连接一头采用自固模式,只需用六角扳手拧紧即可,使用简单方便

         5、卡簧自固式接头可改成金属软管直通接头,即两端均连接金属软管;或者改成钢管直通接头,即两端均连接钢管,使用较为灵活

   用:XR-DGJ型卡簧自固式接头被广泛的应用于建筑,电厂(包括核电,火力电)等需要镀锌钢管和金属软管的连接。

使用方法:一端连接金属软管,另外一端以卡簧固定镀锌钢管,最后用六角扳手拧紧即可,使用方便,简单。

配套金属软管

螺牙厚钢管(水、煤、气管)

薄钢管(电线管)

公制

英制

公称

英称

外径×壁后 (mm)

公称

英称

外径×壁后 (mm)

φ10

1/4″

#10

1/4″



#12

1/2″

12.76 ×1.60

φ12(13)

3/8″

#12

3/8″

17.00× 2.25

#15

5/8″

15.87 ×1.60

φ15(16)

1/2″

#15

1/2″

21.25 × 2.75

#20

3/4″

19.05 ×1.80

φ20(19)

3/4″

#20

3/4″

26.75× 2.75

#25

1″

25.40 ×1.80

φ25

1″

#25

1″

33.50× 3.25

#32

1-1/4″

31.75×1.80

φ32

1-1/4″

#32

1-1/4″

42.25 ×3.25

#40

1-1/2″

38.10×1.80

φ38(40)

1-1/2″

#40

1-1/2″

48.00 ×3.50

#50

2″

50.80×2.00

φ51(50)

2″

#50

2″

60.00× 3.50

#70

2-1/2″

63.50×2.50

φ64(70)

2-1/2″

#70

2-1/2″

75.50×3.75

#80

3″

76.20× 3.20

φ75(80)

3″

#80

3″

88.50×4.00







φ100

4″

#100

4″

114×4.00







φ125

5″

#125

5″

140×4.50







φ150

6″

#150

6″

165.00 ×4.50
